Jakie pojazdy mogą bezpiecznie przejechać przez 5-kanałowe zabezpieczenie kabla o dużej wytrzymałości?
Na terenach wydarzeń, halach produkcyjnych i strefach budowy kable stanowią koło ratunkowe, a jednocześnie są najbardziej wrażliwym aktywem. Kwestia kompatybilności pojazdu nie dotyczy jedynie masy; chodzi o integralność strukturalną, interakcję opon, obciążenie dynamiczne i długoterminową niezawodność w warunkach powtarzalnego ruchu. A gumowa podstawa o dużej nośności, klapka z PCV, 5-kanałowa, wytrzymała osłona kabla został specjalnie zaprojektowany, aby odpowiedzieć na to pytanie w szerokim spektrum maszyn kołowych i gąsienicowych. Jednak nie wszystkie ochraniacze są identyczne, a bezpieczny przejazd pojazdu zależy od wewnętrznej architektury ochraniaczy, składu materiału i specyficznego rozkładu obciążenia samego pojazdu.
1. Klasyfikacja pojazdów i dynamika obciążeń
Aby określić bezpieczne typy pojazdów, musimy najpierw sklasyfikować kategorie pojazdów według nacisku osi, śladu opon i nacisku na podłoże. The gumowa podstawa o dużej nośności, klapka z PCV, 5-kanałowa, wytrzymała osłona kabla przeznaczony jest dla trzech podstawowych grup pojazdów: lekkie pojazdy użytkowe (samochody dostawcze, samochody dostawcze do 3,5 tony), ciężkie pojazdy przemysłowe (wózki widłowe, podnośniki nożycowe, wózki wysokiego składowania do 8 ton), oraz pojazdy uprzywilejowane i specjalnego przeznaczenia (wozy strażackie, dźwigi samojezdne i sprzęt obsługi naziemnej lotnisk). Każda grupa wywiera inne siły pionowe i ścinające. Na przykład wózek widłowy z oponami z pełnej gumy wytwarza większe obciążenia punktowe niż samochód dostawczy z oponami pneumatycznymi, nawet przy podobnej masie całkowitej. Wzmocnione wewnętrzne żebra ochraniacza i amortyzująca gumowa podstawa rozkładają te siły na 5 niezależnych kanałów, zapewniając, że kable wewnątrz nie zostaną ściśnięte. Hangzhou Lutai Import i eksport Trading Co., Ltd. zweryfikował tę konstrukcję poprzez analizę elementów skończonych, potwierdzając, że ochraniacz wytrzymuje obciążenia statyczne do 10 ton i obciążenia dynamiczne do 8 ton bez trwałego odkształcenia.
Krytycznym czynnikiem jest nie tylko masa całkowita pojazdu, ale także jego masa nacisk łaty kontaktowej . 5-tonowy wózek widłowy z wąskimi, pełnymi oponami może wywierać nacisk ponad 60 kg/cm², podczas gdy 10-tonowy wózek widłowy z szerokimi podwójnymi oponami wywiera nacisk około 35 kg/cm². The gumowa podstawa o dużej nośności, klapka z PCV, 5-kanałowa, wytrzymała osłona kabla sprawdza się w obu scenariuszach dzięki dwumateriałowej konstrukcji kompozytowej: gumowa podstawa pochłania mikrowibracje i rozkłada obciążenie, podczas gdy dobrze widoczna, żółta klapka z PCV jest odporna na uderzenia i zapewnia powierzchnię antypoślizgową. Nie zaleca się stosowania pojazdów z metalowymi gąsienicami (np. minikoparki), ponieważ ostrogi gąsienic mogą przebić pokrywę z PCV, jednak wszystkie pojazdy kołowe z oponami o szerokości większej niż 150 mm są uważane za bezpieczne.
Bezpieczne typy pojazdów – skrócona instrukcja
- Samochody osobowe i SUV-y – do 3 ton – w pełni bezpieczny.
- Samochody dostawcze (3,5t – 7,5t) – bezpieczny przy zmniejszonych prędkościach (≤15 km/h).
- Wózki widłowe z przeciwwagą (do 8t) – bezpieczny, gdy jest wyśrodkowany nad ochraniaczem.
- Elektryczne wózki paletowe i wózki widłowe – całkowicie bezpieczne.
- Wozy strażackie i karetki pogotowia – bezpieczne dla przejść awaryjnych.
- Ciągniki bagażowe i ładowarki taśmowe na lotniskach – bezpieczny w normalnych warunkach eksploatacji.
2. Architektura pięciokanałowa – klucz do dystrybucji obciążenia

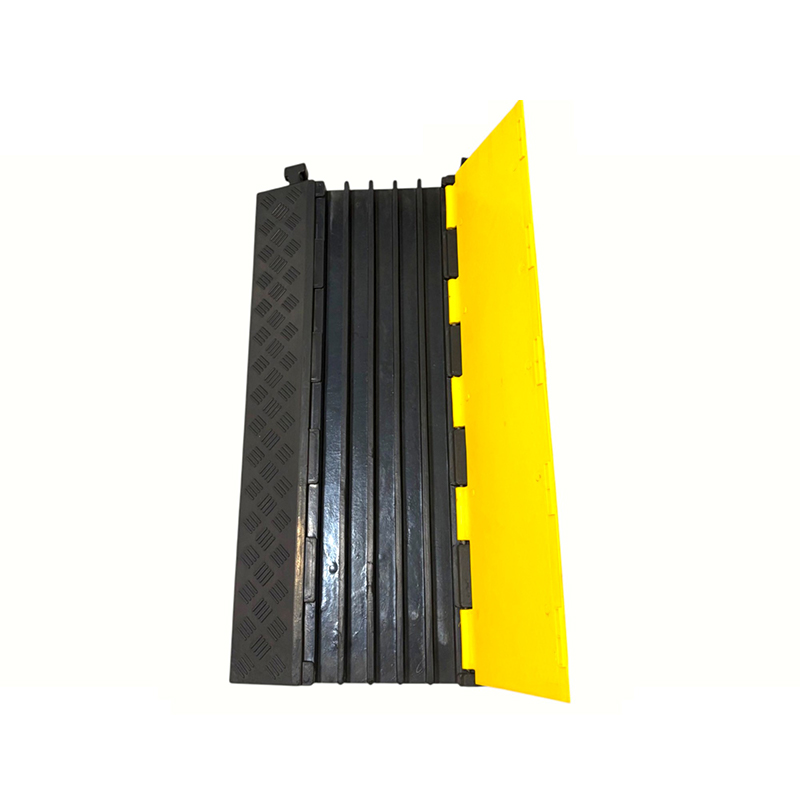

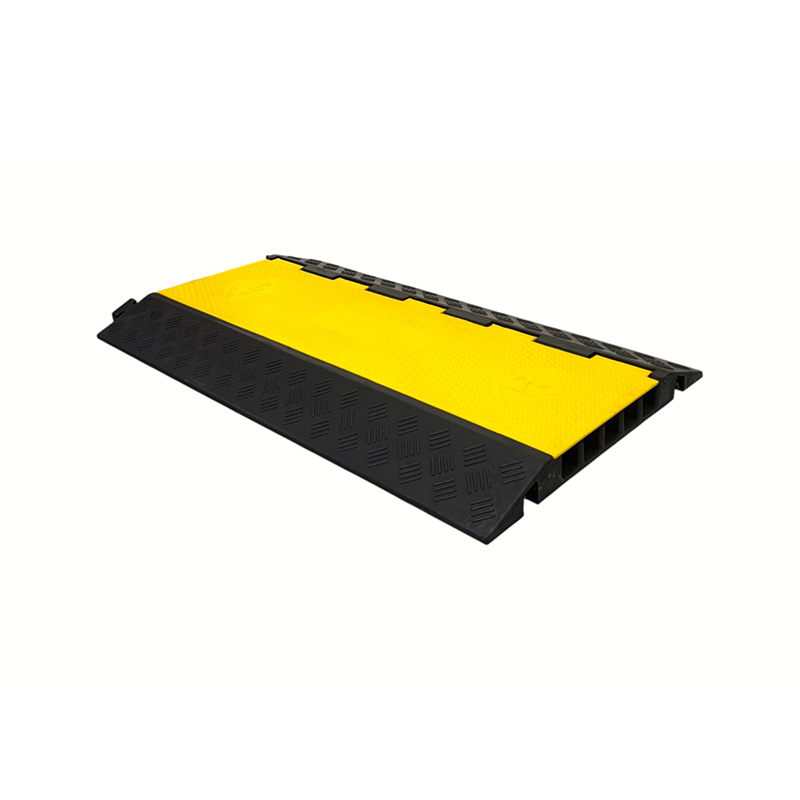

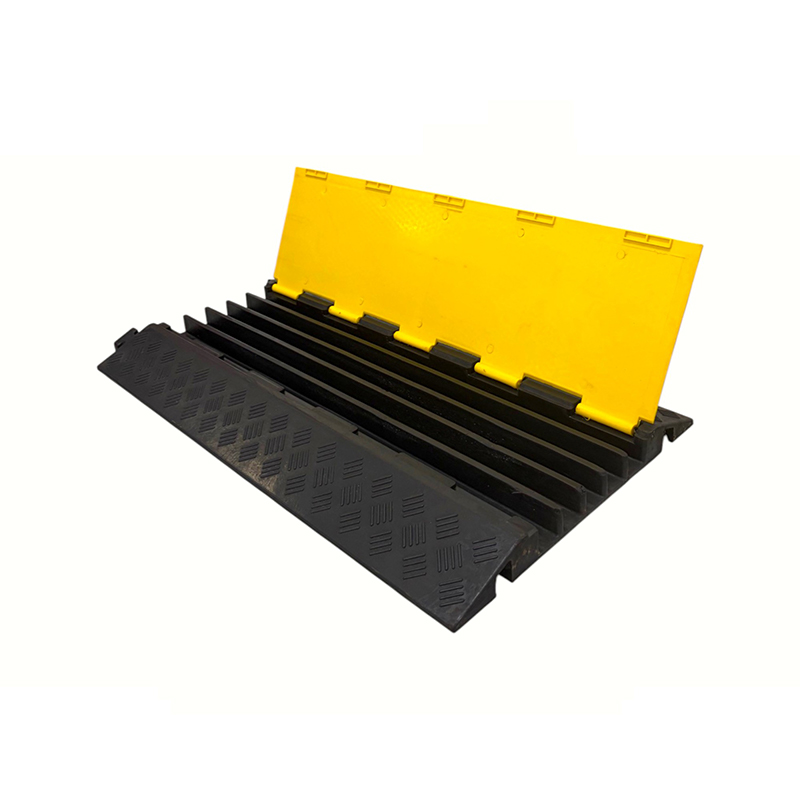

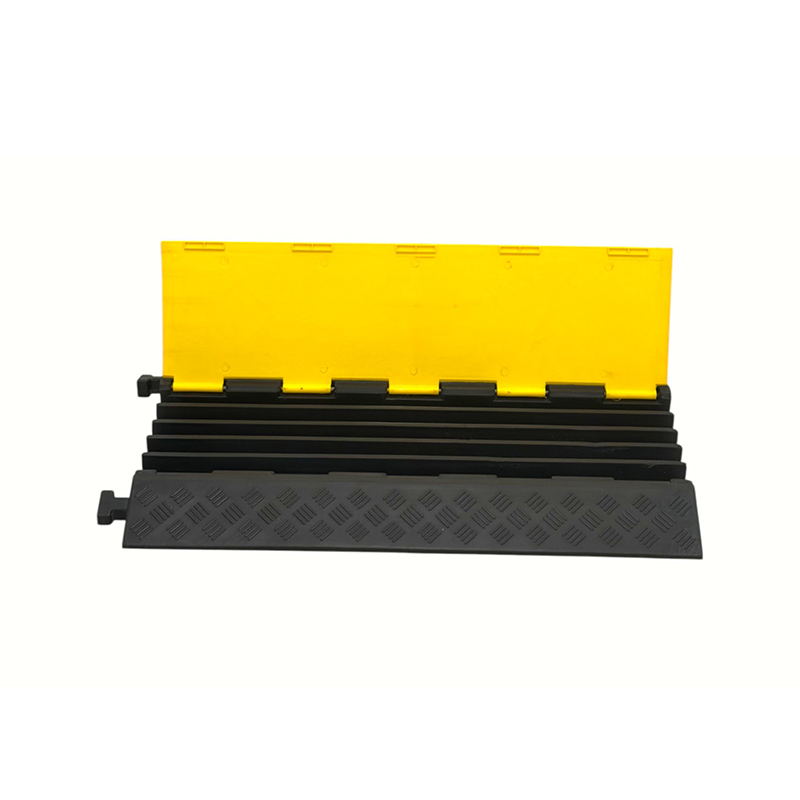

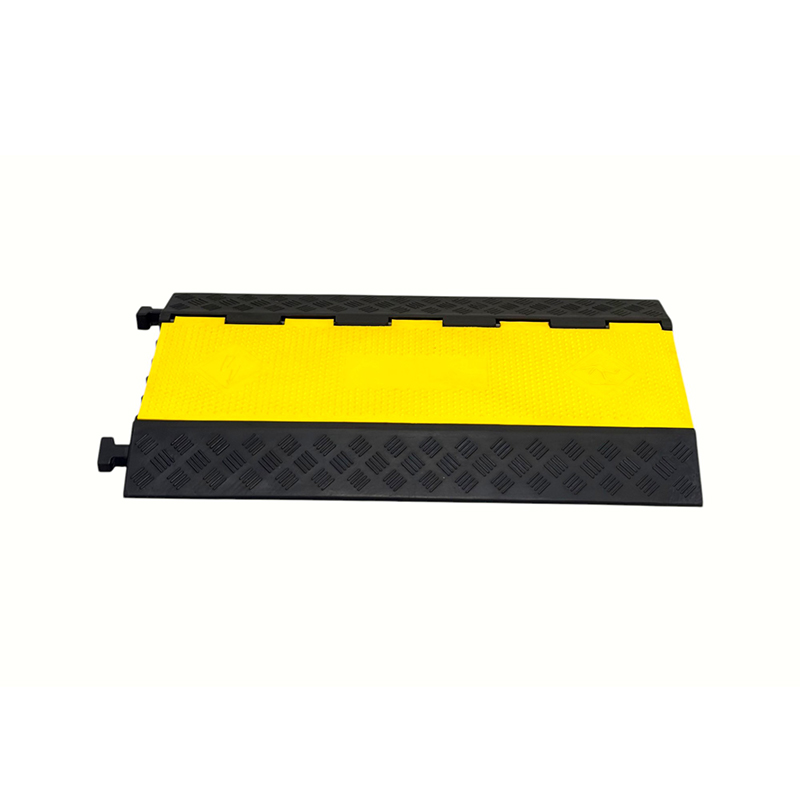

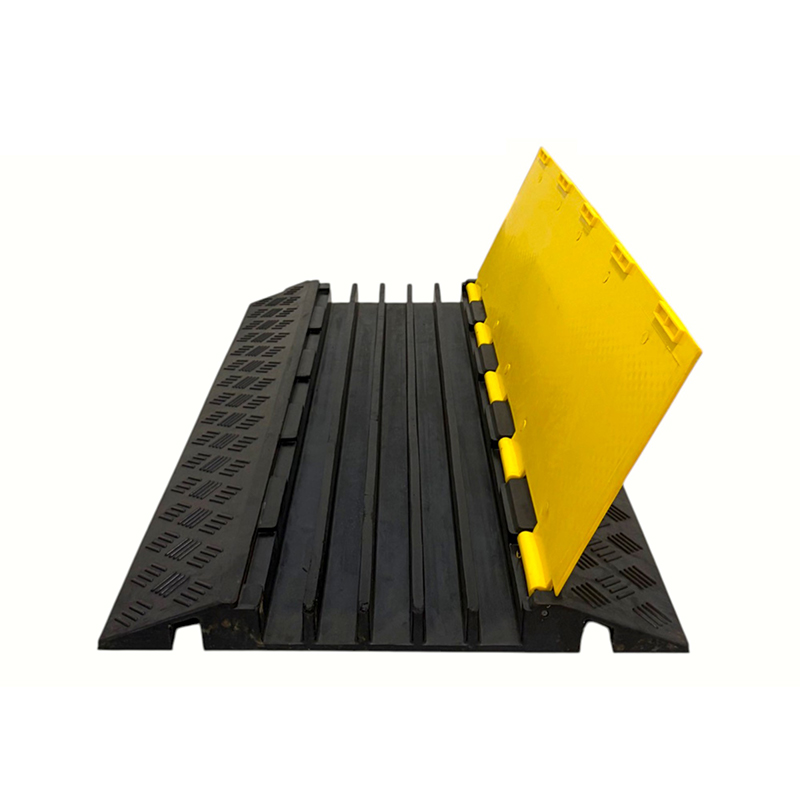

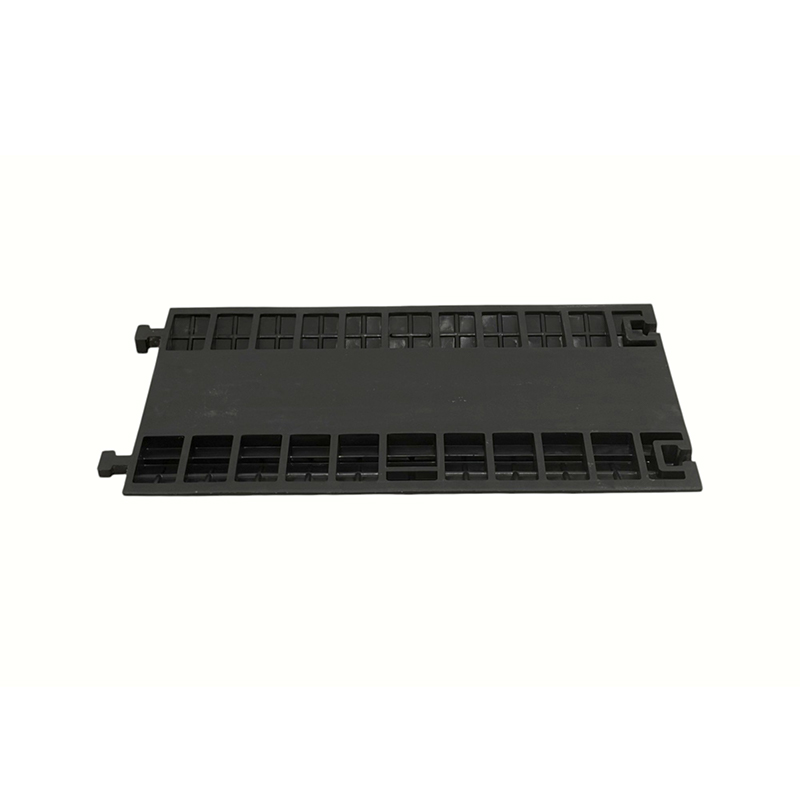

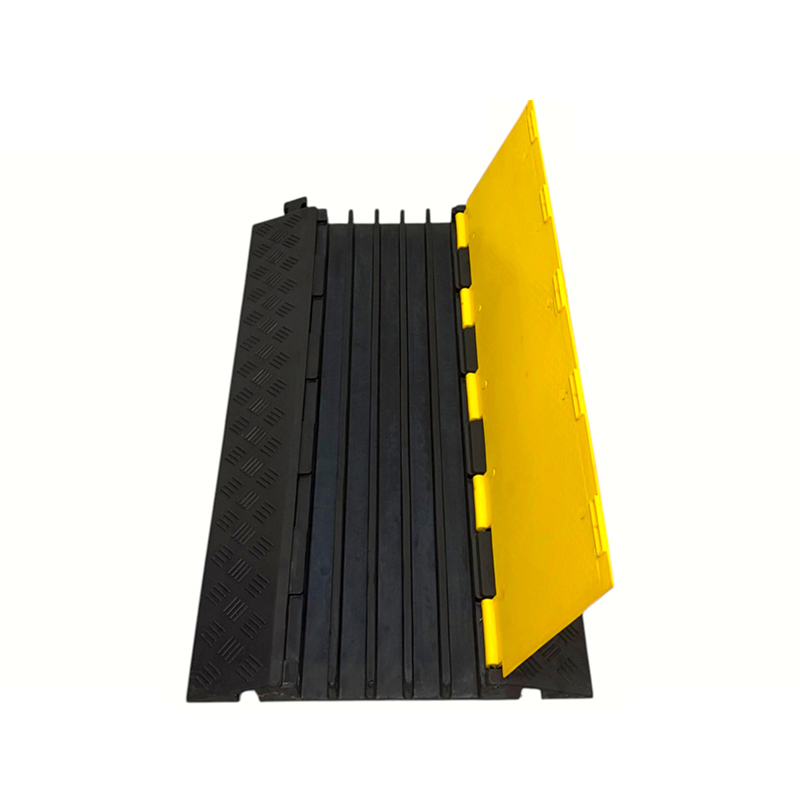

W przeciwieństwie do standardowych ramp 2- lub 3-kanałowych, rampa gumowa podstawa o dużej nośności, klapka z PCV, 5-kanałowa, wytrzymała osłona kabla oferuje pięć niezależnych, przestronnych kanałów, w których oddzielnie znajdują się przewody zasilające, dane, węże powietrzne i linie światłowodowe. Ta rowkowana konstrukcja zapobiega splątaniu i tarciu kabla, ale co ważniejsze, tworzy strukturalny efekt plastra miodu. Gumowa podstawa jest uformowana z pionowymi ściankami nośnymi pomiędzy każdym kanałem, zamieniając cały ochraniacz w szereg połączonych ze sobą belek nośnych. Kiedy podjeżdża ciężki pojazd, obciążenie jest przenoszone z klapki PCV przez gumowe ściany boczne i na ziemię, zamiast ściskać kable wewnątrz. Dlatego ochraniacz może bezpiecznie pomieścić wózki widłowe, podnośniki nożycowe, a nawet załadowane wózki paletowe —pojazdy, które zmiażdżyłyby zwykłą gumową matę lub tanią plastikową rampę.
Na przykład 5-tonowy wózek widłowy z rozstawem osi 1,2 m przecinający zabezpieczenie pod kątem 90 stopni będzie miał obciążenie przedniej osi rozłożone na co najmniej dwa pełne segmenty kanału. Modułowy system blokujących połączeń ochraniacza (złącza typu dog-bone) zapewnia, że wiele jednostek pozostaje wyrównanych pod wpływem sił bocznych, zapobiegając separacji, która mogłaby spowodować upuszczenie koła lub ściśnięcie kabla. Hangzhou Lutai Import i eksport Trading Co., Ltd. przetestował tę konstrukcję w ponad 10 000 cyklach przejazdu przy maksymalnym obciążeniu, przy zerowej awaryjności ścianek kanału lub mechanizmu zawiasów. To sprawia, że 5-kanałowy ochraniacz jest preferowanym wyborem linie montażowe samochodów, magazyny logistyczne i płyty postojowe lotnisk gdzie ruch mieszany (piesi, pojazdy lekkie i ciężki sprzęt) jest normą.
| Kategoria pojazdu | Maksymalne obciążenie osi (kg) | Szerokość opony (min) | Bezpieczna prędkość (km/h) | Polecany kanał |
| Samochód osobowy/SUV | 1200 | 185 mm | ≤ 30 | Wszystkie kanały |
| Lekka ciężarówka / furgonetka (3,5 t) | 2500 | 195 mm | ≤ 20 | Wyśrodkuj 3 kanały |
| Wózek widłowy (5t – 8t) | 6000 | 150 mm (stały) | ≤ 10 | Pełna szerokość |
| Podnośnik nożycowy (typ wysięgnika) | 4000 | 200 mm | ≤ 8 | Pełna szerokość with guides |
| Awaryjny wóz strażacki | 10 000 | 300 mm (podwójny) | ≤ 5 (ostrożnie) | Połączone jednostki |
3. Wytrzymała gumowa podstawa w porównaniu ze standardowymi plastikowymi ochraniaczami
Powszechnym błędnym przekonaniem jest to, że każda żółta rampa kablowa może obsługiwać ciężkie pojazdy. W rzeczywistości standardowe ochraniacze z pianki PCV lub EVA miękną pod wpływem ciepła i pękają pod wpływem wielokrotnego uderzenia. The gumowa podstawa o dużej nośności, klapka z PCV, 5-kanałowa, wytrzymała osłona kabla wyróżnia się swoim konstrukcja kompozytowa z dwóch materiałów : podstawa jest uformowana z gumy przemysłowej pochodzącej z recyklingu o twardości w skali Shore'a A wynoszącej 85±5, co zapewnia doskonałą przyczepność i amortyzację, natomiast klapka wykonana jest z PCV klasy inżynieryjnej, który pozostaje odporny na uderzenia w temperaturze od -20°C do 60°C. Ta kombinacja pozwala na bezpieczne zabezpieczenie pojazdów, które w przeciwnym razie zdeformowałyby lub rozbiłyby tańsze alternatywy. Na przykład 6-tonowy wózek widłowy przejeżdżający po standardowej plastikowej rampie może spowodować trwałe wgniecenie już po 50 przejazdach; gumowa osłona wykazuje minimalne zużycie po 5000 przejazdów.
Co więcej, antypoślizgowa wizualna powierzchnia ostrzegawcza z wytłoczonym wzorem w jodełkę zwiększa bezpieczeństwo, ostrzegając kierowców o konieczności zmniejszenia prędkości. Jasnożółta pokrywa zapewnia dobrą widoczność nawet w warunkach słabego oświetlenia, a precyzyjne wzory zapobiegają potknięciom pieszych. Dla placach budowy, stoczniach i wystawach plenerowych ochraniacz ten zapewnia również ekstremalną odporność na warunki środowiskowe: jest olejoodporny, odporny na warunki atmosferyczne i zachowuje swoje właściwości nieprzewodzące nawet w przypadku deszczu lub rozlania środków chemicznych. Hangzhou Lutai Import i eksport Trading Co., Ltd. dostarczyła te ochraniacze do głównych węzłów logistycznych w USA i Europie, gdzie zostały przetestowane podczas mroźnych zim i upalnych lat, stale wykazując niezawodność. Posiadane przez firmę certyfikaty ISO 9001 i CE gwarantują, że każda jednostka spełnia międzynarodowe standardy bezpieczeństwa, dając menedżerom flot pewność długoterminowego wdrożenia.
- Wskaż najcięższy pojazd w Twoim obiekcie (łącznie z masą ładunku).
- Sprawdź szerokość opony – upewnić się, że przekracza 150 mm (węższe opony mogą powodować obciążenie punktowe).
- Sprawdź ograniczenie prędkości – zawsze wymuszaj zmniejszenie prędkości (≤15 km/h w przypadku pojazdów ciężkich).
- Użyj złączy blokujących – połączyć wiele jednostek, aby zapobiec przemieszczeniu bocznemu.
- Sprawdź zawiasy klapki – upewnij się, że zatrzaskują się całkowicie, aby uniknąć zaczepienia.
4. Specjalne uwagi dotyczące pojazdów ratowniczych i pojazdów lotniskowych
Oprócz standardowych pojazdów przemysłowych, gumowa podstawa o dużej nośności, klapka z PCV, 5-kanałowa, wytrzymała osłona kabla jest coraz częściej stosowany na lotniskach i w strefach reagowania kryzysowego. Sprzęt do obsługi naziemnej statków powietrznych (GSE), w tym ładowarki taśmowe, schody pasażerskie i wózki holownicze, mają unikalne profile opon i promienie skrętu. 5-kanałowa konstrukcja ochraniacza umożliwia oddzielne poprowadzenie uziemionych kabli zasilających 400 Hz, światłowodowych linii komunikacyjnych i węży pneumatycznych, a wszystko to przy wytrzymywaniu ciężarów GSE do 7 ton. Odchylana pokrywa z PCV umożliwia szybki dostęp do kabli w celu konserwacji, a modułowe połączenie blokujące pozwala na nieskończone przedłużenie wzdłuż korytarzy obsługi bagażu.
W przypadku pojazdów uprzywilejowanych, takich jak wozy strażackie i karetki pogotowia, kluczowym wymaganiem jest możliwość natychmiastowego przekroczenia granicy bez zwłoki. Niskoprofilowa konstrukcja ochraniacza (wysokość ≤45 mm) sprawia, że nawet pojazdy o niskim prześwicie mogą przejechać bez ocierania się. Gumowa podstawa tłumi wibracje, zapobiegając porażeniu wrażliwego sprzętu medycznego lub ładunków elektronicznych. W testach przeprowadzonych przez niezależne organy ds. bezpieczeństwa ochraniacz zachował integralność strukturalną po przejechaniu przez 10-tonowy wóz strażacki z prędkością 8 km/h, przy ugięciu mniejszym niż 2 mm. Dzięki temu jest to niezawodne rozwiązanie lądowiska dla helikopterów szpitalnych, miejsca reagowania na katastrofy i namioty medyczne na imprezy . Hangzhou Lutai Import i eksport Trading Co., Ltd. oferuje opcje dostosowywania — w tym wymiary kanałów, kolory pokryw i wytłoczone logo firmy — aby spełnić specyficzne potrzeby władz lotnisk i miejskich służb ratunkowych, wzmacniając ich światową reputację w zakresie dostosowanych rozwiązań bezpieczeństwa.
Często zadawane pytania
P1: Czy 10-tonowa ciężarówka z ładunkiem może przejechać przez to 5-kanałowe zabezpieczenie bez uszkodzenia wewnętrznych kabli?
Tak, pod warunkiem, że szerokość opon pojazdu przekracza 200 mm, a prędkość jest ograniczona do ≤10 km/h. The gumowa podstawa o dużej nośności, klapka z PCV, 5-kanałowa, wytrzymała osłona kabla jest przeznaczony do obciążeń statycznych do 10 ton, z testami obciążenia dynamicznego przy 8 tonach. Gumowa podstawa i wewnętrzne ścianki nośne zapobiegają ściskaniu kabla nawet przy pełnym obciążeniu. W konfiguracjach z osią dwukołową obciążenie rozkłada się na wiele kanałów, co dodatkowo zwiększa bezpieczeństwo.
P2: Jaka jest główna zaleta konstrukcji 5-kanałowej w porównaniu z 2-kanałową osłoną dla ciężkich pojazdów?
Konstrukcja 5-kanałowa zapewnia lepszy rozkład obciążenia i zmniejsza nacisk punktowy na górną pokrywę. Umożliwia także segregację kabli zasilających, danych, powietrznych i zapasowych, minimalizując tarcie między kablami i zakłócenia elektromagnetyczne. W przypadku pojazdów ciężkich dodatkowe ściany boczne tworzą strukturę plastra miodu, która znacznie zwiększa sztywność pionową w porównaniu do modeli 2-kanałowych, które mają szersze rozpiętości samonośne i są bardziej podatne na uginanie się pod dużym obciążeniem.
P3: Czy klapka z PCV jest wystarczająco trwała, aby zapewnić codzienny ruch wózków widłowych w magazynie?
Absolutnie. Pokrywa z PCV klasy inżynieryjnej jest odporna na uderzenia i odporna na promieniowanie UV. Przy prawidłowym montażu i kontroli prędkości (≤10 km/h) klapka wytrzymuje ponad 10 000 cykli przejazdów 5-tonowymi wózkami widłowymi. Mechanizm zawiasu wzmocniony jest stalowym rdzeniem sworzniowym, zapewniającym niezawodne otwieranie i zamykanie bez pęknięć. Zaleca się rutynową kontrolę zawiasu i powierzchni, ale ochraniacz jest przeznaczony do codziennego użytku w trudnych warunkach.
P4: Czy Hangzhou Lutai oferuje niestandardowe opcje rozmiaru i koloru dla projektów na dużą skalę?
Tak. Hangzhou Lutai Import i eksport Trading Co., Ltd. zapewnia pełne usługi OEM/ODM, w tym niestandardowe wymiary kanałów, kolory pokryw, wytłoczenie logo na gumowej podstawie, a nawet specjalistyczne projekty złączy. Dzięki dwóm bazom produkcyjnym i dużym możliwościom badawczo-rozwojowym firma może dostarczać rozwiązania dostosowane do potrzeb projektów lotniskowych, wojskowych lub stadionowych, zapewniając zgodność z lokalnymi przepisami bezpieczeństwa przy jednoczesnym zachowaniu tej samej dużej nośności. Skontaktuj się z zespołem sprzedaży, aby uzyskać szczegółowe propozycje dostosowywania.
